全国热线：0769-83388491

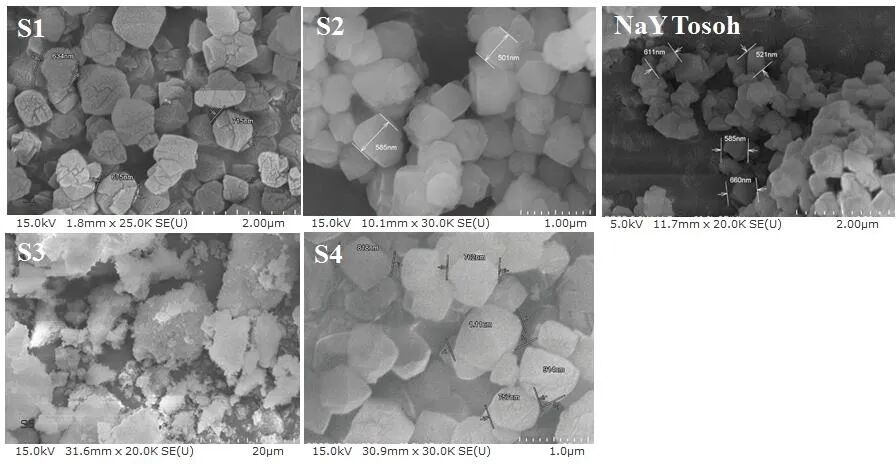

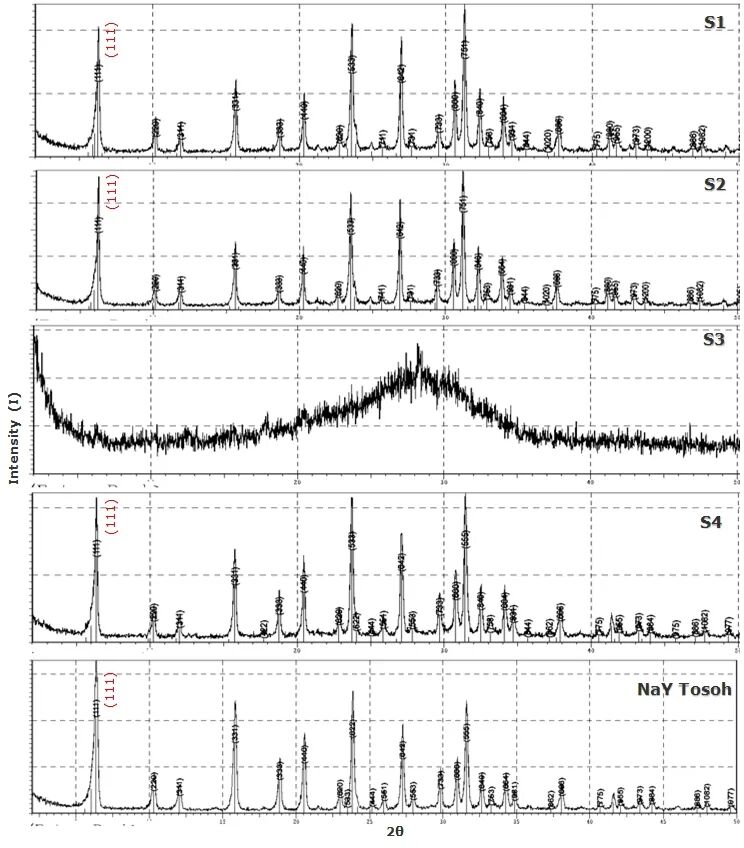

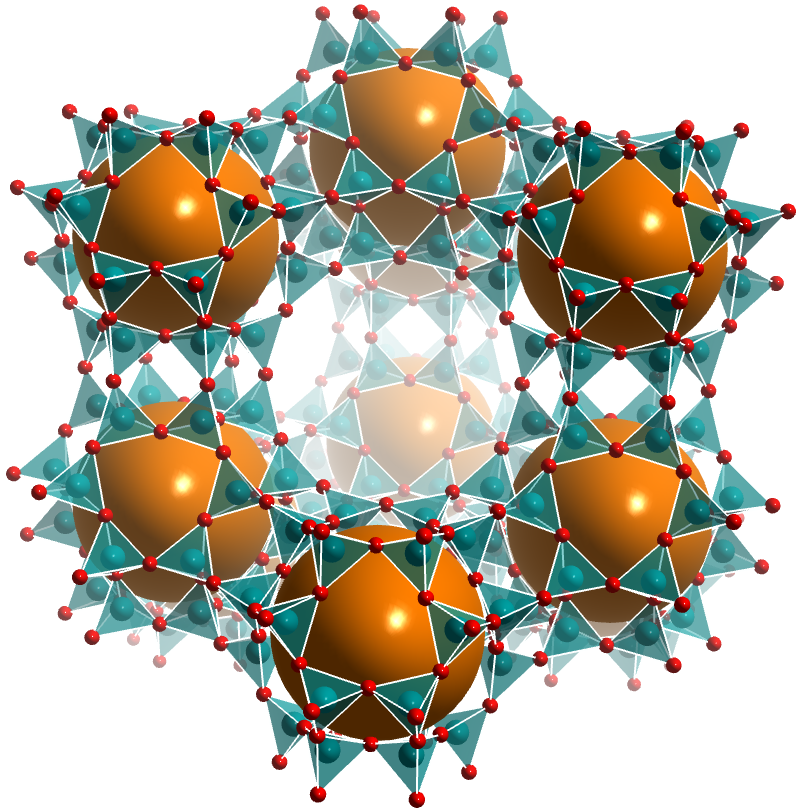

在 Y 型分子筛（NaY 沸石）的工业合成中，硅源路线不仅影响晶化过程，更直接关系到产品结晶度、批次稳定性与后处理复杂度。长期以来，水玻璃一直是主流硅源，但近年来，硅溶胶路线开始重新受到关注。Y 型分子筛（NaY 沸石）是炼油催化体系中最经典的分子筛结构之一。但在工业化制备过程中，真正影响晶化稳定性和产品一致性的，往往不仅是配方本身，而是硅源路线的选择。同样是合成 Y 型分子筛，不同硅源体系却可能表现出明显不同的晶化行为。一项来自 PETRONAS Research 与马来西亚工艺大学的研究，对比了水玻璃与硅溶胶两种硅源在NaY 沸石合成中的表现。研究发现，硅溶胶体系即使不加入 NaY 晶种，依然能够形成高结晶度结构。对于 Y 型分子筛而言，高结晶度通常意味着更完整的 FAU 孔结构，这也会进一步影响其催化、吸附及离子交换性能。在实验中，研究人员采用典型水热法进行 NaY 分子筛合成。前驱体体系由 氢氧化钠、铝酸钠与硅源组成，在室温熟化 24 小时后，于 90°C 条件下进行 24 小时晶化反应。随后通过洗涤与干燥获得最终产物。硅溶胶体系即使不额外加入 NaY 晶种，依然能够形成较高结晶度的 FAU 结构。而且，晶体质量更高：FESEM 图像显示晶粒均匀，粒径约 500-800 nm；XRD 分析确认高结晶度，Si/Al 比满足 NaY 特性要求。研究人员认为，这种差异可能与两种硅源在前驱体体系中的硅物种形态差异有关。相比水玻璃体系中较高聚合度的硅酸盐物种，硅溶胶中的胶体二氧化硅颗粒在碱性条件下可能以更稳定、更均匀的方式参与溶解与重组，从而更有利于 FAU 骨架结构的形成与晶体均匀生长。随着炼油催化体系不断向高稳定性、高一致性与低杂质方向发展，硅源本身已经不再只是“原料选择”问题，而正在逐渐成为影响分子筛性能与工艺窗口的重要变量。相比传统水玻璃路线，硅溶胶路线在硅物种均匀性、杂质控制以及体系稳定性方面，正在展现出越来越多值得关注的潜力。惠和硅制品专注于硅溶胶产品的研发与生产近30年，国内六大生产基地，年产销量20万吨。其他产品体系目前已形成覆盖针对不同应用定向开发的硅溶胶产品体系，并持续关注其在分子筛催化剂及高端无机材料领域中应用的探索。未来，我们也希望继续与行业共同推动硅源体系向更稳定、更精细化的方向发展。
在 Y 型分子筛（NaY 沸石）的工业合成中，硅源路线不仅影响晶化过程，更直接关系到产品结晶度、批次稳定性与后处理复杂度。长期以来，水玻璃一直是主流硅源，但近年来，硅溶胶路线开始重新受到关注。Y 型分子筛（NaY 沸石）是炼油催化体系中最经典的分子筛结构之一。但在工业化制备过程中，真正影响晶化稳定性和产品一致性的，往往不仅是配方本身，而是硅源路线的选择。同样是合成 Y 型分子筛，不同硅源体系却可能表现出明显不同的晶化行为。一项来自 PETRONAS Research 与马来西亚工艺大学的研究，对比了水玻璃与硅溶胶两种硅源在NaY 沸石合成中的表现。研究发现，硅溶胶体系即使不加入 NaY 晶种，依然能够形成高结晶度结构。对于 Y 型分子筛而言，高结晶度通常意味着更完整的 FAU 孔结构，这也会进一步影响其催化、吸附及离子交换性能。在实验中，研究人员采用典型水热法进行 NaY 分子筛合成。前驱体体系由 氢氧化钠、铝酸钠与硅源组成，在室温熟化 24 小时后，于 90°C 条件下进行 24 小时晶化反应。随后通过洗涤与干燥获得最终产物。硅溶胶体系即使不额外加入 NaY 晶种，依然能够形成较高结晶度的 FAU 结构。而且，晶体质量更高：FESEM 图像显示晶粒均匀，粒径约 500-800 nm；XRD 分析确认高结晶度，Si/Al 比满足 NaY 特性要求。研究人员认为，这种差异可能与两种硅源在前驱体体系中的硅物种形态差异有关。相比水玻璃体系中较高聚合度的硅酸盐物种，硅溶胶中的胶体二氧化硅颗粒在碱性条件下可能以更稳定、更均匀的方式参与溶解与重组，从而更有利于 FAU 骨架结构的形成与晶体均匀生长。随着炼油催化体系不断向高稳定性、高一致性与低杂质方向发展，硅源本身已经不再只是“原料选择”问题，而正在逐渐成为影响分子筛性能与工艺窗口的重要变量。相比传统水玻璃路线，硅溶胶路线在硅物种均匀性、杂质控制以及体系稳定性方面，正在展现出越来越多值得关注的潜力。惠和硅制品专注于硅溶胶产品的研发与生产近30年，国内六大生产基地，年产销量20万吨。其他产品体系目前已形成覆盖针对不同应用定向开发的硅溶胶产品体系，并持续关注其在分子筛催化剂及高端无机材料领域中应用的探索。未来，我们也希望继续与行业共同推动硅源体系向更稳定、更精细化的方向发展。
